Tutorial

Prima installazione

La fase di installazione può essere divisa in più punti:

  1. Trasferimento dei file
  2. Creazione TAG (file di esempio specifico del driver)
  3. Primo avvio
  4. Codice di licenza
  5. Start e stop della JVM da web

Trasferimento dei file

Per installare il prodotto è necessario decomprimere l’archivio contenente l’eWon drivers eXtender e trasferire mediante connessione FTP l’intero contenuto della cartella “usr” nella cartella “/usr” dell'eWon.

Contenuto della cartella usr:

  • Config: cartella contenente dei file CSV per la personalizzazione delle TAG.
  • JavaApp: questa cartella contiene gli eseguibili dell’eWon drivers eXtender.
  • license: in questa cartella inserite le chiavi di licenza del protocollo acquistato.
  • Jvmrun: questo file rende possibile l’avvio dell’applicativo allo startup del dispositivo

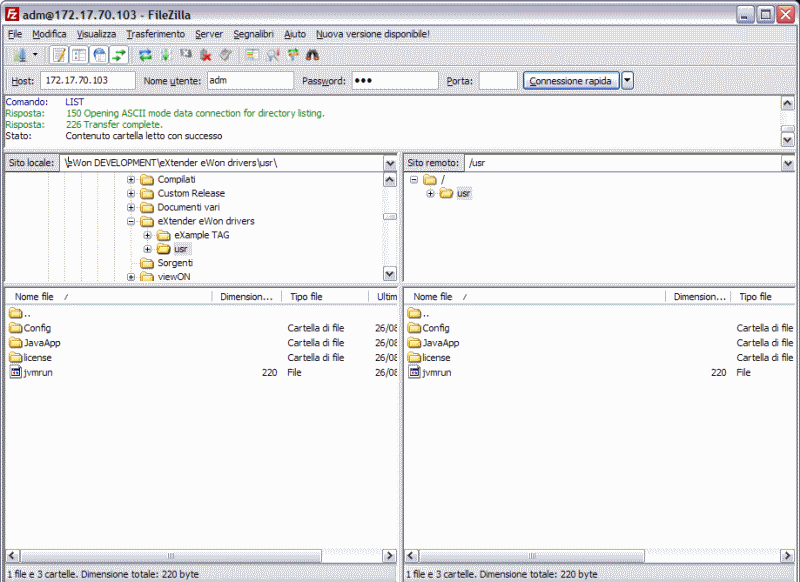

Una volta eseguita questa operazione vi ritroverete nella seguente situazione:

Tutorial 1



Creazione tag

Per rendere più immediato l’utilizzo e la prima configurazione dell'eWon drivers eXtender, per ogni tipo di protocollo verranno consegnati dei file “var_lst.csv” per la generazione automatica di alcune TAG di esempio. All’interno della guida verranno utilizzate come esempio le TAG del protocollo Aurora Power-One.

Andate nella directory dell’archivio estratto al punto precedente e percorrete le seguenti directory: “eXampleTAG/Aurora PowerOne”. All’interno di quest’ultima troverete il file “var_lst.csv”. Trasferite via FTP il file nella cartella principale dell’eWon.

A fine trasferimento vi ritroverete una configurazione funzionante del protocollo Aurora Power-One che interroga un inverter all’indirizzo di nodo 2 (vedi cap. 3.2 per la modifica del nodo).

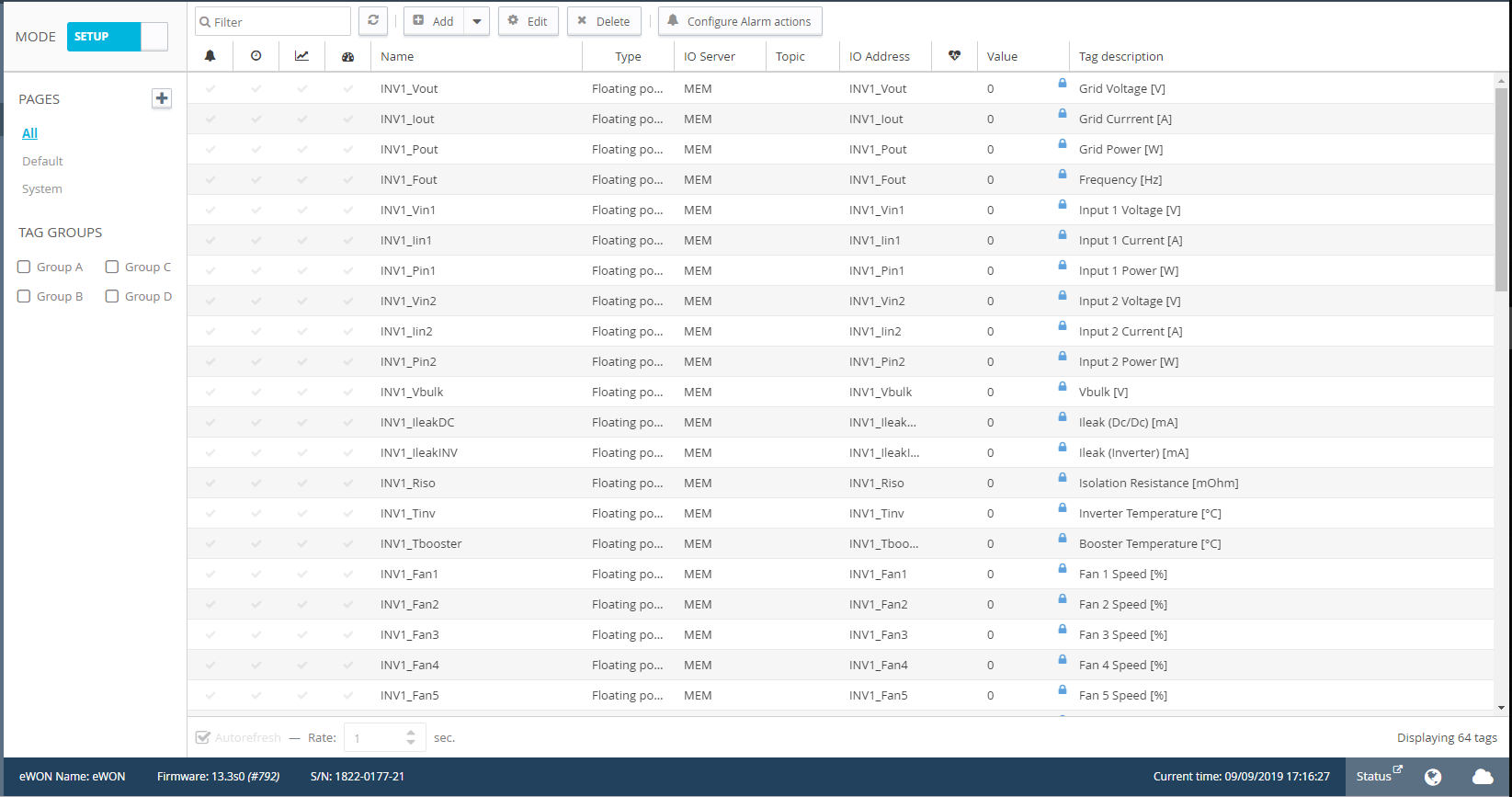

Esempio di TAG in seguito al trasferimento del file CSV:





Primo avvio

Grazie al file “jvmrun” per avviare l’eWon drivers eXtender è sufficiente effettuare il reboot dell’eWon ed attendere il loading da parte del software della configurazione. Per analizzare la fase di boot spostarsi nella schermata Real Time Log dell’eWon.

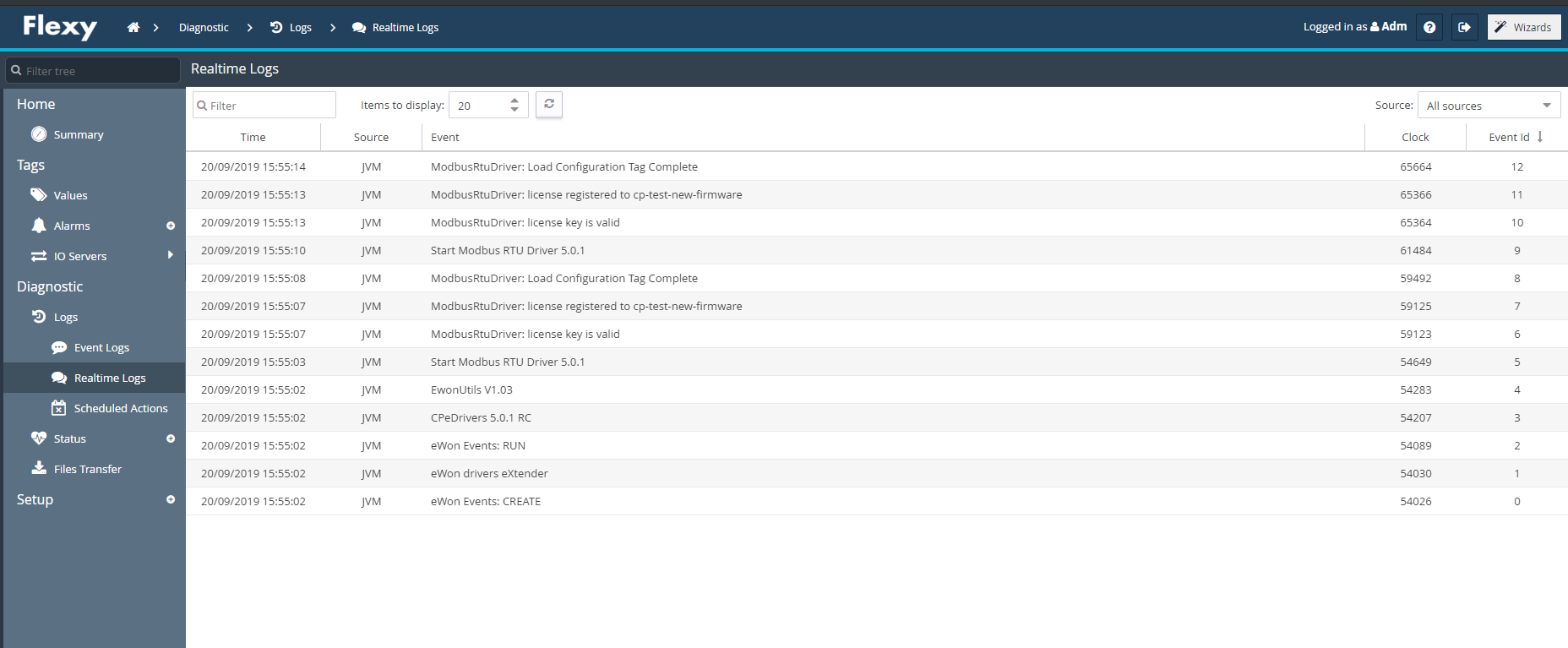

Esempio della fase di avvio



Chiave di licenza

La licenza è composta da un file con estensione “.eKey” che và trasferito nella cartella “/usr/license” dell’eWon.

Ogni chiave di licenza serve a sbloccare un determinato protocollo ed è legata al numero seriale dell’eWon.



Comandi di Start e Stop (versioni precedenti alla 5.x)

Se per qualche motivo ci si trova nella situazione di dover mettere in stop la JavaVirtualMachine, e quindi bloccare tutti i processi inserire nel browser i seguenti indirizzi web:

STOP:

http://IP-eWon/rcgi.bin/jvmCmd?cmd=stop

START:

  http://IP-eWon/rcgi.bin/jvmCmd?cmd=start&runCmd=-heapsize 250K -classpath usr/JavaApp/eXtender.jar;/usr/JavaApp/lib/CPeDrivers3.jar -emain eXtender



Comandi di Start e Stop (versione 5.0.1 e successive)

STOP:

http://IP-eWon/rcgi.bin/jvmCmd?cmd=stop

START:

  http://IP-eWon/rcgi.bin/jvmCmd?cmd=start&runCmd=-heapsize 5M -classpath usr/JavaApp/eXtender.jar
